Produktdetails:
|
Material: | Edelstahl | Anwendung: | Taschenhausstaub sammeln |
---|---|---|---|
Spinnen: | Drahtspinne | Durchmesser: | 120mm |
Falten: | 8 Falten | Nr. vertikaler Draht: | 16pcs |
Spitzenkappe: | U-Formflanschkappe | Kiste: | Stahlkiste |
Herkunftsort: | China | MOQ: | Verkäuflich |
Versanddatum: | Verkäuflich | Lohn-Ausdrücke: | T/T L/C |
Markieren: | 8 Ray-Edelstahlfilterkäfige,Edelstahlfilterkäfige 120mm,Kollektor-Käfig des Staub-SS304 |

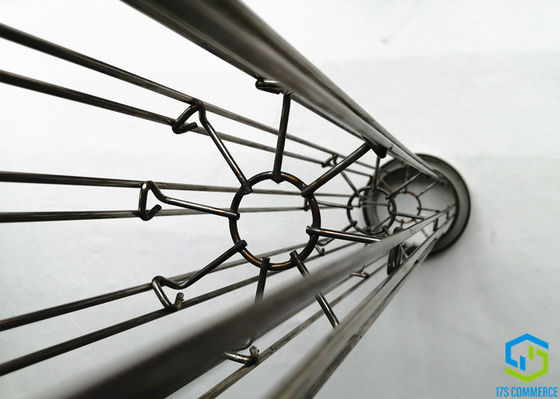

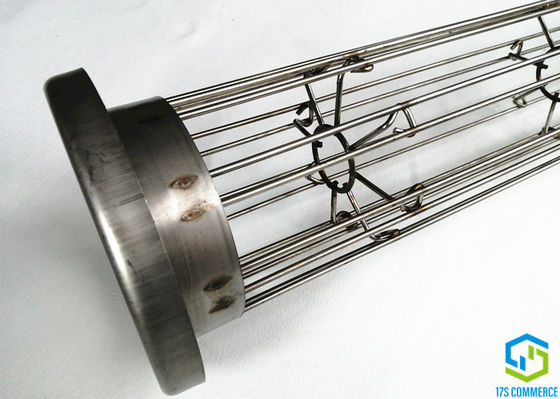

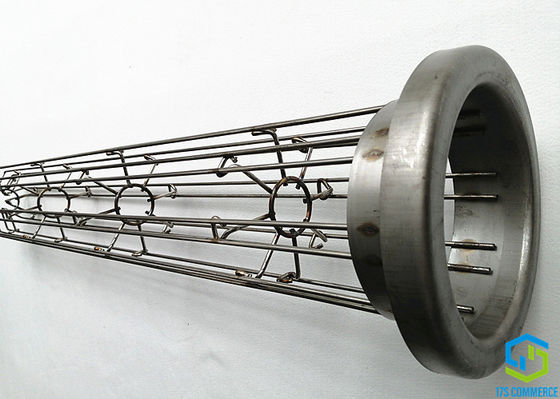

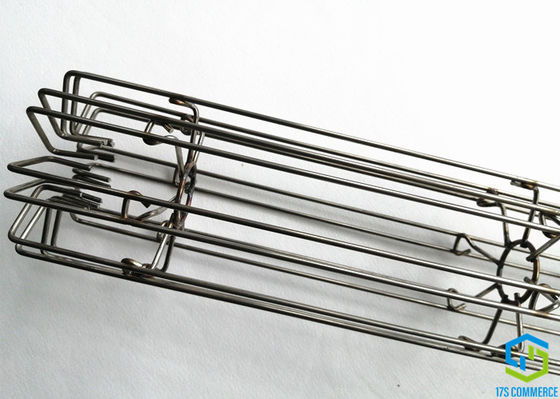

304SS 8 Ray Star Filter Cage Stainless Stahlkäfig-Taschen-Haus-Käfig des falten-Käfig-120mm der Spinnen-316SS
1. Spezifikation
Sternkäfig, auch Namen falten Käfig, Spinnenkäfig, ist der Knochen und der Rahmen der Tasche, den Taschenbetrieb stützend, ist spezielles entworfen und gemacht für Sterntasche. Stern-Käfige werden durch spezielle Unterstützungsringe (Spinnen) geschweißt. Wir werden auf Stern spezialisiert, den Käfige entwerfen, sich entwickeln und verarbeiten. Wir haben eigene Ausdehnungslinie, geschnittene Linie, Schweißungslinie, Beschichtungslinie und Überprüfungsausrüstung. Lieferung eine breite Palette von Sternfilterkäfigen für Taschenhauskollektor, die die Leistung, die Leistungsfähigkeit und das Endergebnis des Taschenhausstaubkollektors und -kamins verbessern.
Die Filtertüte der Falte (Stern) hat einen inneren Stützbau, Sternkäfig. Dieser Käfig des Sternes (Spinne) kann vom Flussstahl, Edelstahl, galvanisierter Draht gemacht werden. Der Stern-/Falten-/Spinnenkäfig hat die Drähte, die Ähnlichkeit hinunter die Länge des Käfigs laufen lassen, um den Punkt jedes Sternes, diese Stangen, zwei zu bilden für jeden Strahl, werden angeschlossen an Mittestern/-falte formt (der Unterstützungsring der Spinnenform, kurz genannt Spinne), die in regelmäßigen Abständen hinunter die Länge des Käfigs des Sternes (Spinne) gesetzt werden. Den Stangen, die Umkippungen der Strahlen bildend, werden eine je Seite des Sternstrahls nah an dem Punkt eingestellt. Es gibt Raum zwischen ihnen, der einen scharfen Sternpunkt verhindert, zwecks mechanische Abnutzung auf dem Filter-Material zu verringern. Die Filterstern-/-faltentasche berührt den Käfig nur entlang den Rändern von diesen zu den Stangen, der auch mechanischen Schaden herabsetzt und die als Filtrationsoberfläche erlaubt völlig verwendet zu werden Falten-/Sterntasche. Die Stern-/Spinnenkäfige können aus verdrängtem Aluminium- oder Plastikprofil auch konstruiert werden. Die Profile haben eine Einrückung an jedem Sternpunkt, wieder, damit das Filter-Material auf zwei runden Rändern anstatt einen scharfen, Punkt zu haben gehalten wird. Die Stern-/Falten(Spinne) Käfige können aus geschweißtem Draht heraus oder aus einem Sternrohrbau heraus auch gemacht werden.
2. Datenblatt
Art | Sternkäfig/Faltenkäfig/Spinnenkäfig | ||
Falten nein. | 8 Falten | ||
Material | Edelstahl 304 316 | ||
Durchmesser | 120 | Millimeter | |
Vertikaler Draht | Zahl | 16 | PC |
Stärke | 4 | Millimeter | |
Spinne | Art | Draht | |
Stärke | 4 | Millimeter | |
Abstand | 150-250 | Millimeter | |
Länge | TBD | Millimeter | |
Struktur | ein Abschnitt | ||
Verbindungsmethode | Nein | ||
Spitzenkappe | Art | Form-Spitzenkappe der Schweißung U | |
Größe | 120/160 | Millimeter | |
Stärke | 1-1.2 | Millimeter | |
Verlegenheit | einzusperren Schweißung | ||
Venturi | Größe | nein | Millimeter |
Stärke | 1 | Millimeter | |
Verlegenheit | Schweißung, zum der Kappe zu übersteigen | ||
Untere Kappe | Art | Draht verbog inworder | |
Größe | 120 | Millimeter | |
Stärke | nein | Millimeter | |
Verlegenheit | nein | ||
Vollenden | Art | nein | |
Stärke | nein | um | |
Farbe | ursprüngliche Metallfarbe | ||
Satz | Stahlkiste |
3. Vorteil
The Star-Filtertüten verlängern die Filteroberfläche, der increaing Filterbereich, der mit Üblichen ringsum eine verglichen wird, ist untengenannt,
Filterbereichserhöhung (%)
Filteroberfläche | Dianmter Millimeter | Taschen-Länge | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8 Falten | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
12 Falten | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 |
So
• längere TaschenNutzungsdauer
• erhöhen Sie den Luftvolumen von vorhandenen Staubkollektoren, um Produktionskapazität zu erhöhen
• untere Emission
• verringern Sie Energie consuption
• verringern Sie Operationskosten
• verringern Sie Druckabfall
• niedrigerer Impulsjet-Druck und -häufigkeit
• Säckchenhaus und -Baufläche
• senken Sie die Filtergeschwindigkeit
4. Einige Endbenutzer
Unsere Stern-Käfige werden weltweit, dort sind ungefähr unsere 400 tausend Sternkäfige benutzt, die und so weiter täglich, solcher gleiche Kitmat-Schmelzer Modernization Project (Rio Tinto Inc, Kanada) laufen lassen, Aluminerie De Baie Comeau (Alcoa Ltee/Ltd., Kanada), Dubai Aluminium Company Ltd (Alstom, Dubai, EGA), Nordural-Jahrhundert-Aluminium (Island), Trimet Aluminium-Se (deutsch).
